Version 7.0 Stuttgart Hbf Westseite

Die Simulation ESTWSIM Stuttgart Hbf Westseite simuliert den Zugbetrieb im Stuttgarter Hauptbahnhof auf den Gleisen 1 bis 3 und des S-Bahn-Tunnels:
  • Stuttgart Hbf - (Stuttgart - Vaihingen)
  • Stuttgart Hbf - (Stuttgart - Zuffenhausen S-Bahn)
  • Stuttgart Hbf - (Stuttgart - Bad Cannstatt S-Bahn)
  • Stuttgart Hbf Ostseite Fernbahn

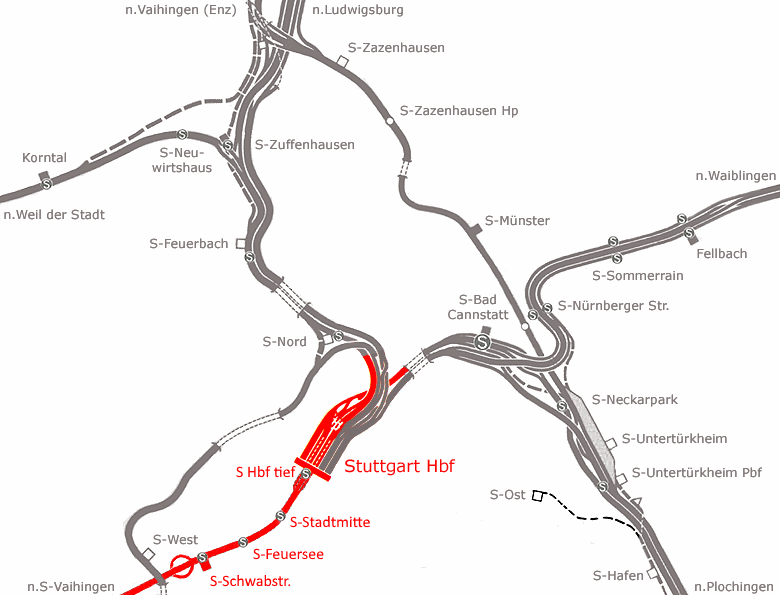

Kartenausschnitt


Weitere Informationen finden Sie in der . Betriebsstelleninformation.



Die dargestellten Gleisanlagen auf den Lupen- und Berü-Bildern stellen den Zustand aus dem Jahr 2003 dar und decken sich in Bezug auf die Gleisgeometrie und Signalstandorte mit dem Original. Hierbei wurden Signalbilder, Durchrutschwege, Fahrstraßen oder sonstige signaltechnische Einrichtungen von der z.Zt. vorhandenen Stellwerksbauform SpDrL60 übernommen bzw. nach gültigem Regelwerk projektiert.



Der verwendete Fahrplan entstammt aus dem Fahrplanjahr 2003. Aufgabe ist es nun, den Zugverkehr möglichst reibungslos zu steuern. Das Ganze wird ergänzt durch umfangreiche Aufgaben, wie z.B. Rangierdienst im Bahnhof Stuttgart Hbf. Im Stuttgarter Hauptbahnhof müssen zudem die Züge je nach Fahrtrichtung selektiert werden. Die Simulation erfordert somit höchste betriebliche Anforderungen. Erschwert wird das Disponieren durch fallweise Gleissperrungen aufgrund von Bauarbeiten und durch Umleitungsverkehr.



Als Kopfbahnhof ist Stuttgart Hbf natürlich sehr betriebs- und rangierintensiv. Daher haben wir den Bahnhof aufgeteilt in die Stellbereiche Stuttgart Hbf Ostseite und Westseite. Schließlich wird auch das Original nicht von einem Fahrdienstleiter allein bedient. Beide Stellwerke lassen sich über ESTWonline miteinander verbinden und können dann von von zwei Fahrdienstleitern bedient werden. Durch die Übergabe der Züge und Rangierabteilungen über die Fahrstraßenanpassungen ergibt sich zwischen beiden Bedienern eine intensive Interaktion, sehr viel mehr, als bei Streckenstellwerken. Für den gesamten Stellbereich Stuttgart Hbf wird es auch einen gemeinsamen Streckenspiegel geben um den gesamten Betrieb und damit auch den Nachbarfahrdienstleiter beobachten zu können.



Screenshot: Lupenbilder ESTW Stuttgart Hbf West

Lupe TS1 Lupe TS2 Lupe TS3


Lupe TSS Lupe TST


Screenshot: Berü-Bilder ESTW Stuttgart Hbf West

Berü TSS Berü TS


Eine Demo-Version ESTWSIM 6.6 Stuttgart Hbf West ist hier erhältlich.
